スリッター自動化のアップグレード：PLC制御とパラメータ設定の重要な役割

高効率、高品質、そして柔軟な生産を追求する現代の製造業において、従来のスリッター機の自動化アップグレードは、企業にとって競争力を高める唯一の手段となっています。この変革プロセスにおいて、プログラマブルロジックコントローラ（PLC）は、システム全体の「頭脳」として、スリッター機の中核制御機能と精緻なパラメータ設定において、かけがえのない重要な役割を果たしています。PLCとPLCは、シンプルな機械装置をインテリジェントで精密、かつ安定した高性能生産設備へと変貌させます。

1. 従来のスリッター機の限界とアップグレード要件

機械式ドライブ、リレー制御、または単純なマイクロコントローラを備えた従来のスリッターには、一般的に次のような問題があります。

• 効率が低い：注文変更速度が遅く、調整はマスターの経験に依存するため、時間がかかり、時間がかかります。

• 精度が悪い：張力制御が不安定で、蛇行、しわ、材料破損などの問題が発生しやすく、歩留まりが低くなります。

• 柔軟性が不十分: さまざまな材質、さまざまなコイルの幅や直径に適応することが困難です。

• 情報化の度合いが低い：生産データの記録、障害診断、リモート監視機能が不足しています。

• メンテナンスが困難: リレー ラインは複雑で、トラブルシューティングが困難です。

自動化のアップグレードの中心的な目標は、電気伝送とコンピュータ制御を通じてこれらの問題を解決することであり、PLC はこの目標を達成するための基礎となります。

2. スリッターの自動化アップグレードにおけるPLCの中核的役割

PLC は単なるリレーの代わりとなるロジック コントローラではなく、ロジック制御、モーション制御、プロセス制御を統合した包括的なプラットフォームへと進化しました。

1. 中央指揮調整センター

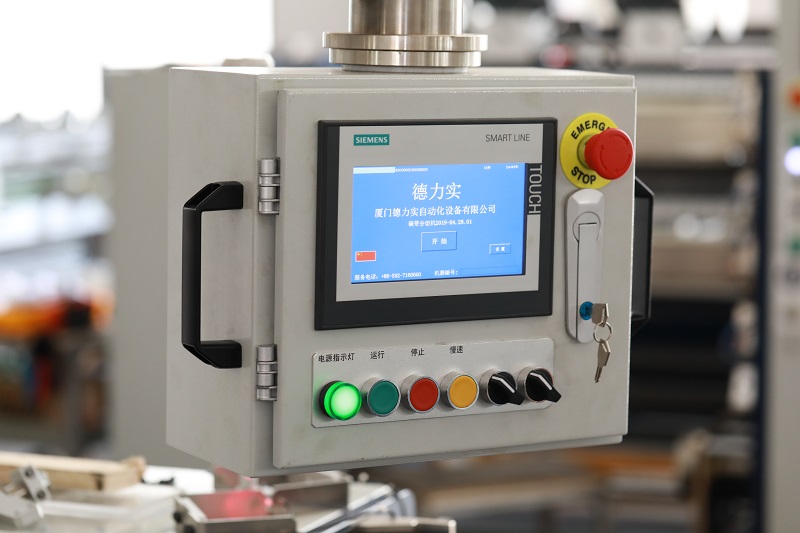

PLCはスリッター機全体の制御システムの中核です。ヒューマンマシンインターフェース（HMI）や各種センサー（補正EPC、張力センサー、エンコーダなど）からの指示や信号を受信し、内部プログラムの論理演算と処理を通じてアクチュエータ（サーボモーター／可変周波数モーター、空圧機器、ソレノイドバルブなど）に制御コマンドを出力し、巻出し、牽引、スリッティング、巻取りなどの各ユニットの整然とした同期動作を調整します。

2. 高精度張力制御

張力制御はスリッターの魂であり、スリッターの品質に直接影響します。高度なPID制御アルゴリズムを統合したPLCは、張力センサーからのフィードバック信号をリアルタイムで処理し、巻出し・巻取りサーボモーターのトルクまたは速度を動的に調整することで、一定張力またはテーパー張力制御を実現します。これは、極薄フィルム、伸縮性繊維、または厚紙の取り扱いに不可欠であり、材料の引っ張り、たるみ、しわを効果的に回避します。

3. 精密な同期動作制御

現代のスリッターでは、マルチサーボシステムを採用するケースが多く見られます。PLCは高速バス（EtherCAT、Profinetなど）を介して複数のサーボドライブを制御し、軸間の高精度な電子カム同期を実現します。例えば、巻き取り軸はロール径の増加に合わせて速度を自動調整し、線速度を一定に保つ必要があります。また、カッター軸は材料送り速度と厳密に同期させ、きれいな切断を実現する必要があります。これらはすべて、PLC内のモーション制御機能ブロックによって正確に計算・実行されます。

4. 自動注文変更とレシピ管理

これが効率向上の鍵です。オペレーターはHMI上で、様々な製品に応じた「レシピ」を事前に設定できます。

◦ スリット幅

◦ スリット長さ/数量

◦ 張力設定点

◦ テーパーを後退させる

◦ 速度パラメータ

オーダーを変更する場合、ワンクリックで対応するレシピを呼び出すと、PLCが自動的にサーボモーターを駆動してツールホルダーを指定の幅に移動し、すべての動作パラメータを設定するため、調整時間とオペレーターのスキル依存が大幅に削減され、生産の柔軟性が実現されます。

5. 統合安全制御

PLC は安全モジュールを統合 (または安全バスを介して安全リレーを接続) して、緊急停止ボタン、安全ライトカーテン、エリアセンサーなどの安全装置からの信号を処理し、安全レベル (SIL2/PLd など) を満たす安全なシャットダウン機能を実現して、人と設備の安全を確保します。

6. データ収集と通信ネットワーク

PLCは情報ノードとして、設備の動作状態、出力、障害アラームなどのデータをリアルタイムで収集・記録し、これらのデータを産業用イーサネット経由でSCADAシステムやMES（製造実行システム）にアップロードすることで、工場レベルのデータ可視化と生産管理を実現し、デジタル工場の基盤を築きます。

3. パラメータ設定：PLC機能を実際の生産性の橋渡しにする

PLCがどれほど高性能であっても、駆動には適切なパラメータが必要です。パラメータ設定とは、プロセス要件を機械が実行可能なコマンドに「変換」するプロセスであり、その精度が最終的な生産効果を直接左右します。

主なパラメータ カテゴリは次のとおりです。

• 機械的パラメータ: 伝達比、ローラー直径、エンコーダライン番号など、これらは PLC が正確な位置と速度の計算を実行するための基礎となります。

• 張力パラメータ:

◦ 初期張力設定点: さまざまな材料特性 (例: PP、PET、アルミホイル) に応じて設定します。

◦ PIDパラメータ（スケール、積分、微分）：これら3つのパラメータの調整は、張力制御の応答速度、安定性、耐干渉性に直接影響します。試運転エンジニアは、現場の状況に応じて微調整を行う必要があります。

◦ テーパー係数: 巻き取り時にコイル径の増加とともに張力が減少する曲線を制御し、コアが潰れたり外側の素材が滑ったりするのを防ぎます。

• 速度パラメータ：加速および減速時間（S カーブ）、最大走行速度などを含み、スムーズな加速と減速は材料への衝撃を軽減し、スムーズな始動と停止を保証します。

• ガイダンス補正 (EPC) パラメータ: ガイド センサーとアクチュエータの感度と応答速度を制御し、材料のエッジまたは中心線が常に揃うようにします。

• 軸パラメータ：円形ナイフスリットの場合、カッターのオーバーラップ量、切断深さなどを設定する必要があります。ナイフスラッシングとスリットの場合、フライングカッターとボトムカッター間の位相同期を正確に計算する必要があります。

パラメータ設定の価値：優れたパラメータ設定は、機器のハードウェア性能を最大限に発揮させ、速度、精度、安定性の最適なバランスを見つけ、高品質で効率的な生産を実現するための「秘訣」となります。

4. まとめ

スリッター機の自動化アップグレードは、本質的に「機械駆動型」デバイスから「ソフトウェア定義型」のインテリジェントデバイスへと変革します。この移行により、以下のことが実現します。

• PLC は、複雑な制御、高精度な動作、インテリジェントな意思決定のためのハードウェア基盤と機能プラットフォームを提供します。

• パラメータ設定は、プラットフォームに注入される「魂」と「知識」であり、特定の生産プロセスと運用経験を運びます。

これら2つは互いに補完し合い、不可欠である。強力でオープンなPLCシステムに投資し、綿密かつ綿密なパラメータ最適化とプロセス研究を補完することでのみ、企業はスリッター機の潜在能力を真に引き出し、最終的には品質、効率、コスト管理において大きな利益を得て、市場優位性を獲得することができる。
