フィルムスリッターのパラメータ最適化：リチウム電池セパレーターの切断品質を向上させるには？

リチウム電池セパレーターの切断品質を向上させることは、薄膜スリッターのパラメータを最適化する主な目標です。切断品質は電池の安全性、一貫性、性能に直接影響するからです。

カット品質が悪いと（バリ、粉の抜け、縮み、折り目など）、次のような問題が発生することがあります。

• 内部短絡: 金属バリやダイヤフラムのダストがダイヤフラムを突き破り、熱暴走を引き起こします。

• 高い自己放電率: 微小な短絡によりバッテリー容量が急速に低下します。

• 組み立ての難しさ: カールしたりしわになったセパレーターは、セルの巻き取りや積層に影響します。

以下では、コアパラメータ、最適化戦略、体系的な方法という 3 つの側面から、パラメータの最適化を通じて切断品質を向上させる方法について詳しく説明します。

1. コアパラメータと切断品質への影響

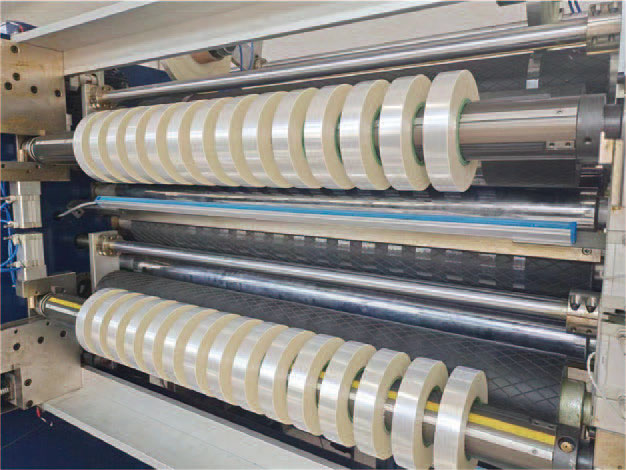

スリット加工は本質的には「伸張せん断」加工であり、パラメータの最適化により、材料の損傷を最小限に抑えながらきれいに分離することができます。

1. 張力制御

これは、巻き取り、スリット、巻き取りの全プロセスに適用される最も重要かつ中核的なパラメータです。

• 巻き戻し張力: 張力が大きすぎると材料の引張変形が発生し、多孔性に影響を及ぼします。張力が小さすぎると材料がたるんだり、ずれたりする原因になります。

• スリット張力：切断時の材料の締まり具合に直接影響します。張力が小さすぎると材料が揺れ、カッターがバリを「引き抜く」ように簡単に抜けてしまいます。一方、張力が大きすぎると材料が過度に伸び、切断後に縮んで「カール」や「弓形」の変形が生じることがあります。

• 巻き戻し張力：マスターロールの気密性と表面平坦性に影響します。張力が高すぎると、前の層のバリが次の層に押し込まれ、へこみや穴が開く可能性があります。張力が低すぎると、巻きムラが発生し、エッジが潰れてしまいます。通常はテーパー張力制御が採用されており、コイル径が大きくなるにつれて張力を徐々に下げることで、内部の気密性と外部の緩みを確保します。

2. ツールシステムパラメータ

• ツールの選択:

◦ 刃の材質：ダイヤモンドコーティングまたはセラミックコーティングされた刃が推奨されます。耐摩耗性に優れ、長期間鋭い切れ味を維持し、粉塵やバリの発生を効果的に低減します。一般的な金属刃は摩耗が早く、頻繁に交換する必要があります。

◦ ツールの種類: 一般的に使用されるのは、円形ナイフスリットとカミソリスリットです。

▪ 円形ナイフによるスリット（せん断型）：上下の円形ナイフがハサミのように噛み合います。最高の切れ味を誇り、厚く硬いダイヤフラムに適しています。重要なのは、噛み合わせの深さと重ね合わせの量を調整することです。

▪ かみそり式スリッティング（スクライビング）：片刃の刃が、材料の下にある硬いローラーに沿って切断します。用途はより汎用的で、調整もより柔軟です。重要なのは、刃の角度と切断深さです。

• すくい角:

◦ これは、垂直線に対する刃の傾斜角度です。正すくい角は最も一般的に使用され、切削抵抗が低く、発熱が少なく、バリが少ない「スライスカット」を実現します。角度の選択は、ダイヤフラムの材質と厚さの実験に基づいて決定する必要があります。

• 切断深さ:

◦ 刃が下部ローラーに食い込む深さを指します。原則として「最小有効切削深さ」が採用されます。

▪ 浅すぎる: 連続的に切削するため、引き抜き加工や長いバリが発生します。

▪ 深すぎる場合: ブレードと下部ローラーの摩擦が強くなり、次のような結果になります:

◦ 工具の摩耗が加速し、寿命が短くなります。

◦ 大量の熱が発生し、ダイアフラムが熱で溶けて「硬いバリ」または溶融ビーズが形成される可能性があります。

◦ より多くの粉塵が発生します。

◦ 理想的には、振動板を切断すると、鈍い擦れる音ではなく、鮮明な「カサカサ」という音が聞こえます。

3. スピードマッチング

• スリッティングラインの速度：速度が速いほど、張力制御システムとツールの鋭利性に対する要件が高くなります。高速では、わずかなジッターや不安定さも増幅されます。品質を確保しながら徐々に速度を上げ、DOE（実験計画）を実施して、様々な材料に最適な速度範囲を見つけることをお勧めします。

• ツール速度比: 円形ナイフスリットの場合、相対的な滑りによる摩耗や引っ張りを回避するために、上部ナイフと下部ナイフの回転速度を材料の線速度と一致させる必要があります。

4. その他の補助パラメータ

• ガイド システム (EPC): 材料が常に正しい経路で走行するようにし、位置ずれによるトリミングの不均一や片側のバリを防止します。

• 環境制御：ダイヤフラムは静電気の影響を受けやすいため、イオンファンを設置して静電気を除去し、ダイヤフラムが埃を吸着したり、ダイヤフラム同士がくっついたりすることを防ぎます。また、温度と湿度を管理することで、材料の湿気や静電気の発生を防ぎます。

2. パラメータ最適化戦略と手順

これは、個別に調整できない体系的なデバッグ プロセスです。

1. セットアップ

◦ 鋭いナイフ: すべての刃が新品であるか、研ぎ直されていることを確認することは、最適化の前提条件です。

◦ 機械を清掃する: ガイドローラー、ツールホルダー、下部ローラーを徹底的に清掃します。ほこりがあると品質に影響します。

◦ 正確なツールの位置合わせ: すべてのブレードが一直線になり、下部のローラーと平行になっていることを確認します。

2. 初期パラメータ設定

◦ 装置メーカーおよび材料サプライヤーの推奨値を参考に、ダイヤフラムの材質（PP/PE/セラミックコーティング）、厚さ、幅に基づいて、初期パラメータの保守的なセット（低速、中程度の張力、小さいツール角度）を設定します。

3. 張力の最適化（コアステップ）

◦ まず張力を調整し、次にツールを調整します。

◦ 巻き戻しから始めて、すべての段階で張力を微調整し、スリットポイントで材料が滑らかでぴんと張っていることを確認しながら、目に見える伸びがないようにします。材料を手で軽く触って、張り具合を確認してください。

◦ 接線を観察します。規則的な波状の縮みがある場合は、通常、張力が強すぎます。切断端が緩んで糸状になっている場合は、通常、張力が弱すぎます。

4. ツールパラメータの最適化

◦ 張力を固定し、ツールの調整を開始します。

◦ 深さ調整：最初は最も浅い深さから始め、材料を連続的にきれいに切断できるまで深くしていきます。その後、安全のためにさらに2～5μm深く切り込みます。深く切りすぎないように注意してください。

◦ 角度調整：通常は30°～45°の範囲で調整してください。チップ（粉塵）の状態を観察し、薄片や糸状のものよりも細かい粉末状のものを作るのが理想的です。

5. スピードブーストと微調整

◦ 一貫して良質の製品を生産できる一連のパラメータを見つけたら、徐々にスリット速度を上げていきます。

◦ 速度が上がるたびに、高速による振動や慣性の影響を補正するために、張力とツール角度を微調整する必要がある場合があります。

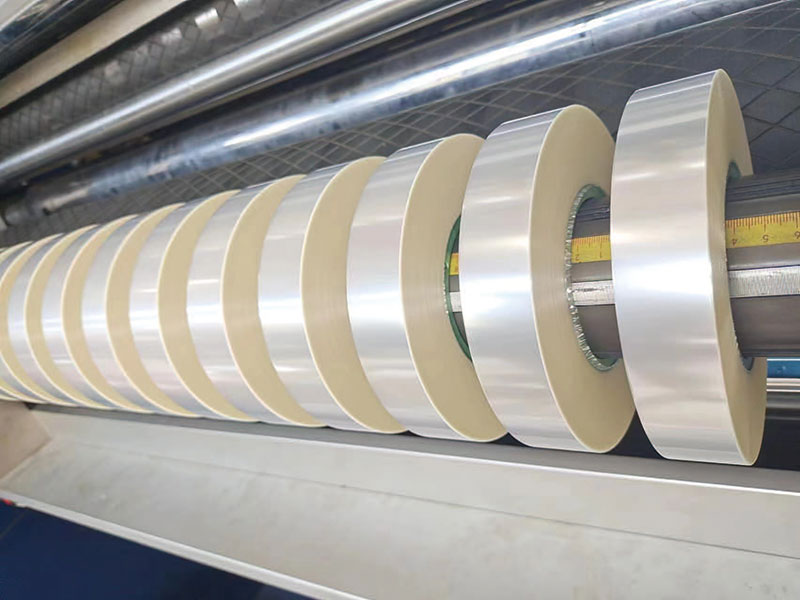

6. 巻き取りの最適化

◦ 適切な初期張力とテーパーを設定し、巻き取り効果を確認します。加圧ローラーを使用すると、空気が抜け、糸引きやシワを軽減できます。

3. 体系的な品質保証方法

• DOE（実験計画法）：経験に基づいて一つ一つ試すのではなく、DOE法を用いて張力、速度、切削深さなどの要因の相互作用を考慮することで、最適なパラメータの組み合わせを効率的に見つけることができます。

• パラメータライブラリを確立: さまざまな材質や仕様 (厚さ、幅) のセパレータの最適なスリットパラメータを記録してアーカイブし、標準操作手順書 (SOP) を作成します。これにより、切り替えやデバッグにかかる​​時間が大幅に短縮されます。

• プロセスの監視と検査：

◦ オンライン検査: ラインスキャンカメラを使用してトリムの品質をリアルタイムで監視し、バリや圧着などの問題をタイムリーに検出します。

◦ オフライン検出:

▪ 顕微鏡検査: 定期的にサンプルを採取し、高倍率顕微鏡 (100 倍〜 200 倍) でトリミング形態を観察し、バリのサイズと形態を評価します。

▪ 粉塵測定: 切断によって発生した粉塵の量を、テープ塗布法または溶剤フラッシュ法を使用して収集し、重量を測定します。

▪ 表面検査：巻き取り面に膨らみ、へこみ、傷などの欠陥がないか確認します。

まとめ

リチウム電池セパレータの切断品質の向上は、機械、材料、制御などの側面を網羅した体系的なプロジェクトです。最適化の鍵となるのは、以下の点です。

1. 原理を理解する: 「伸張-せん断」の物理的プロセスを深く理解します。

2. コアを掴む: 張力制御が魂であり、ツールの状態が基礎です。

3. プロセスに従う: 「最初に張力を調整し、次にツールを調整し、最後に速度を上げる」という科学的なデバッグ プロセスに従います。

4. 科学的手法: DOE やオンライン テストなどのツールを使用して、経験主義からデータ主導型に移行します。

5. 全員の参加: オペレーター、プロセス エンジニア、および機器保守担当者は、問題を分析して解決するために緊密に連携する必要があります。

上記の体系的なパラメータ最適化により、セパレータの切断品質が大幅に向上し、高性能で安全性の高いリチウム電池の生産のための強固な基盤が築かれます。
