金属箔スリッターの課題：高張力と高精度のパラメータ設定

高張力・高精度パラメータ設定における金属箔スリッターの課題と解決策を詳しく見ていきましょう。これは、最終製品の品質、生産効率、コストに直接関係する、非常に核心的かつ専門的な問題です。

核となる課題の本質

金属箔（リチウム電池用の銅箔やアルミ箔、電子産業におけるシールド箔など）は非常に薄く（最大6μm、あるいはそれ以下）、伸びやすく、しわになりやすく、破れやすく、裂けやすい。まるで、常にぴんと張っていなければならない、非常に壊れやすいプラスチックラップのようなものです。

• 高い張力要件：スリット加工中に箔が平坦で、位置ずれがなく、しわにならないようにするには、十分な張力をかける必要があります。張力は材料の安定性を制御する主な手段です。

• 高精度の要求：最終的な要求は、スリット後のストリップの幅公差が極めて小さく（±0.02mmなど）、エッジにバリ、ほこり、波打ちがなく、巻き取りがきれいに巻かれ（キャベツ巻き）、倒れや反りなどの問題がないことです。

問題は、これら 2 つのニーズが矛盾していることです。

• 張力が弱すぎる場合：素材が緩み、しわや蛇行（偏差）が発生し、トリミングが不十分になり、巻きが不均一になり、正常な生産ができなくなることがあります。

• 過度の張力：極端に薄い箔は、伸びたり、場合によっては直接破断したりする可能性があります（引張強度が低いため）。破断に至らない場合でも、過度の引張は材料の塑性変形（永久的な伸長と薄化）、微細格子構造の変化を招き、導電性などの物理的特性に影響を与えます（リチウム電池の電極にとって致命的な欠陥）。同時に、過度の張力はブレードの摩耗を悪化させる可能性もあります。

したがって、パラメータ化の核となる技術と課題は、その「黄金のバランス」、つまり材料を損傷したり永久に変形させたりすることなく安定した動作を保証する張力ウィンドウを見つけることにあります。

高張力と高精度設定に影響を与える主要なパラメータシステム

これは単一のパラメータを調整するものではなく、協調的な最適化を必要とするシステムエンジニアリングです。主に以下の側面が含まれます。

1. 張力制御システム

これはスリッター機全体の「中枢」です。

• 巻出し張力：開始点。材料の慣性をスムーズに克服する必要があり、始動時に張力ショックが発生してはなりません。

• プロセス張力（トラクション張力）：スリッティングツールホルダーの前後にかかる張力。これは、材料の平坦性とライン速度の安定性を制御する鍵となります。通常は、ダンサーまたは張力センサーによって制御されます。

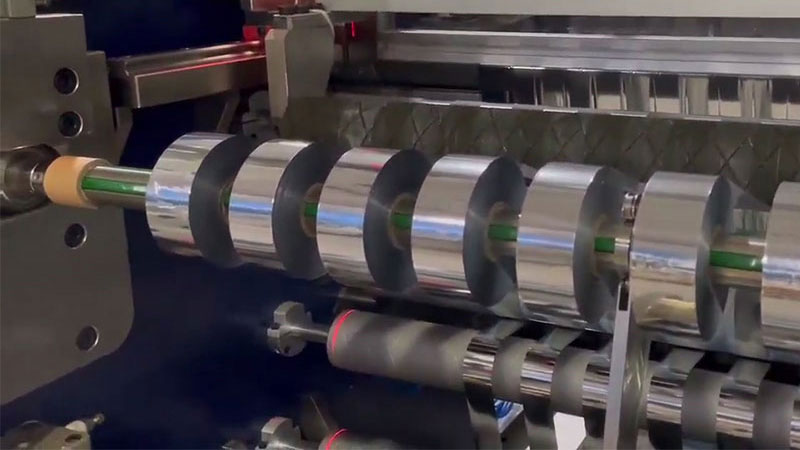

• 巻き戻し張力：終点であり、最も複雑なリンクです。テーパー張力制御を使用する必要があります。

◦ なぜテーパー制御が必要なのでしょうか？巻き戻すにつれてコイル径はどんどん大きくなります。コイル径全体に一定の初期張力をかけると、最内層に過大な圧力がかかり、潰れ（コアのしわ）、変形、さらには巻き戻し不能に陥ります。外層は張力不足により緩んでしまいます。

◦ どのように行われるか？制御システムは、リアルタイムで計算されたコイル径に基づき、事前に設定されたテーパー曲線（直線テーパー、凹曲線、凸曲線）に沿って張力を徐々に低下させます。テーパーの設定（開始張力値とテーパー比）が、巻き取り品質の鍵となります。

2. 速度と加速度のパラメータ

• 加減速勾配：加減速過程は滑らかでなければなりません。過度の加速は大きな慣性張力を発生させ、箔が破れやすくなります。過度の減速は材料のたるみや重なりにつながる可能性があります。材料の張力に合った緩やかな加減速曲線を設定する必要があります。

• 動作速度：高速動作では、コイル間に空気が巻き込まれやすくなり、「エア軸」が形成され、巻き取り精度が低下する可能性があります。同時に、張力制御に対する高速応答速度は非常に速く、わずかな変動も増幅されてしまいます。

3. 補正システムパラメータ

• 補正応答速度：システムはエッジ位置のずれを検知し、補正動作を行います。応答が遅すぎると、誤った位置へ進んでしまいます。一方、応答が速すぎて感度が高すぎると、正しい位置付近で前後に振動し、「波状エッジ」を形成します。

• 補正ゲイン：補正動作の「強さ」を決定します。材料特性と動作速度に応じて微調整する必要があります。

4. ツールパラメータ

• ツールクリアランス（上部/下部カッターヘッドのクリアランス）：これは、切断刃の品質とバリに影響を与える重要な要素です。クリアランスが小さすぎると、ツールは急速に摩耗し、金属の削りかすが発生します。一方、クリアランスが大きすぎると、材料を切断できず、大きなバリやドローが発生します。非常に薄い箔の場合、クリアランスはミクロン単位の設定が必要になることがよくあります。

• エッジの重なり（丸刃せん断の場合）：同じ正確な設定で、通常は材料の厚さの 1/2 ～ 1/3 です。

• 工具の半径方向および軸方向の振れ：工具自体の精度がスリット加工の精度を直接左右します。高精度スリッターでは、工具の振れを最小限に抑えることが求められます。

高精度と高張力のバランスを実現するための戦略とソリューション

1. 高精度ハードウェアが基盤

◦ 高剛性フレーム：高速・高張力下でも機体全体の変形や振動を防ぎます。

◦ 高精度サーボモーターとドライブ: 安定した応答性の高いトルクと速度制御を提供します。

◦ 高解像度エンコーダー: 各ローラーの位置と速度に関する正確なフィードバックをリアルタイムで提供します。

◦ 高感度張力センサーと安定した空気圧/電動アクチュエータ: 高速で正確な閉ループ張力制御ループを形成します。

◦ 高品質のツール: 超精密研削ブレードが使用され、非常に高い取り付け精度が保証されます。

2. 高度な制御アルゴリズムとソフトウェア

◦ 適応型/フィードフォワード張力制御: 最新の高度なスリッター機では、より洗練されたアルゴリズムを使用して、加速と減速、材料の接合部、その他の要因によって引き起こされる張力の乱れを予測し、乱れが発生してから修正するのではなく、事前に補正します。

◦ 多段テーパー張力モデル: さまざまな材料やコアのニーズに合わせて、より柔軟な巻き取り張力曲線設定を提供します。

◦ パラメータレシピ機能：異なる材質（銅箔、アルミ箔など）、異なる厚さ、異なる幅の成功パラメータをレシピとして保存します。製品変更時にワンクリックで呼び出すことができるため、デバッグ時間とスクラップを大幅に削減できます。

3. 体系的なデバッグ方法

◦ 低から高への原則: 初期設定では、張力や速度などのパラメータは低い値から開始し、安定した動作の最適な状態に達するまで徐々に増加させます。

◦ 聴診器と顕微鏡：

▪ 聴く: 機器がスムーズに動作しているか、異常な摩擦音や振動音がないかを確認します。

▪ 次のことを確認します: 材料が「鏡」のように滑らかに動くかどうか、ジッターやシワがないかどうか、切断面が明るくバリがないかどうか、巻き取り端面がきれいで均一かどうか。

▪ 触診: 機械を停止した後(安全を前提に)、巻き線の締まり具合を触って、硬さが均一かどうかを確認します。

▪ 測定: 最後に、マイクロメーターや顕微鏡などのツールを使用して、スリットストリップの幅許容差、バリの高さ、厚さの変化などのハードインジケーターを検出し、データを使用してパラメータ設定の有効性を検証する必要があります。

まとめ

金属箔スリッター機の高張力・高精度設定は、機械工学、材料科学、電気自動化、および豊富な操作経験を組み合わせた体系的なプロジェクトです。

究極の課題は、高度なハードウェアとインテリジェントなソフトウェアを駆使し、材料の物理的限界内で動的かつ最適なパラメータウィンドウを見つけ出し、安定性（高張力）と非破壊性（高精度）の完璧な両立を実現することです。万能なパラメータは存在せず、特定の機器、特定の材料、特定の環境におけるベストプラクティスのみが存在します。
